| 品牌 | 虹宇牌 | 整車型號 | HYS5189TDYE6型多功能抑塵車 | 外形尺寸 | 8400X2450X3850 | 罐體尺寸 | 4500*2300*1500mm | 罐體容積 | 公告容積11.6方（最大14.6立方） | 灑水功能 | 前沖、后灑、側噴、高炮、抑塵噴霧 | 底盤型號 | EQ1185LJ9CDE | 軸距 | 4500(mm) | 輪胎規格 | 10.00R20鋼絲胎 | 燃料種類 | 柴油 | 排放依據標準 | GB17691-2018國Ⅵ（國六） | 發動機型號 | 玉柴200馬力（康明斯多種可選） |
|---|
一、鐵路多功能抑塵車產品功能介紹：
虹宇牌多功能抑塵車為專用作業車輛，是湖北宏宇專用汽車有限公司根據滿足現行國鐵使用的常用型號敞篷式貨運火車C61\C63\C64\C70\C80鐵路運輸抑塵及防凍解決方案獨立自主研發的滿足國六環保排放標準的新型產品。
具備灑水車功能及鐵路抑塵，防凍雙功能手動轉換。根據《中華人民共和國鐵道行業標準《鐵路煤炭運輸抑塵技術條件第2部分:噴灑裝置及方法》標準，該車是由汽車底盤、副車架、水箱總成、灑水系統、抑塵系統、液壓傳動系統、電氣控制系統等組成。
二、產品功能用途
虹宇牌多功能抑塵車又稱噴桿式抑塵車，折臂式降塵車，鐵路抑塵噴灑車、鐵路灑水抑塵車等，屬于煤炭裝運點噴灑抑塵固化劑裝置中的一種，主要服務干鐵、道路及其它領域。當火車運送煤炭時，風力大，煤塵隨風飄落在鐵路兩側，而且粉塵在鐵路隧道內聚積，危及行車安全，噴桿式抑塵車可對通過的每節火車上的煤炭進行固化，形成保護膜，減少污染，還能有效抑制鐵路隧道因煤塵燃燒引起的事故。該類車同時具備灑水車功能，在噴灑作業時噴淋桿和舉升桿電動升降、旋轉;替代了液壓系統，操作簡單，經濟便捷、通過噴灑固化劑和抑塵劑到煤炭表面形成一種硬殼，將煤炭覆蓋在硬殼下面，運輸中不易被風吹走和煤塵揚起。
三、鐵路灑水抑塵車特點:
1、噴灑方式：定點和移動噴灑；
2、可根據車型調整升降高度，適用于各種大中小型汽車和鐵路列車的噴灑作業；
3、適用于±300mm（以軌面為基準）平整站臺；
4、底盤的選型：東風底盤，D9新款駕駛室，帶空調，ABS、行車記錄儀，駕駛室密封性能好；發動機（玉柴、康明斯、多種可選）、國六排放、動力性強、噪音低，有效降低了車輛運行過程中的二次污染；
5、配備了PLC傳感感應檢測系統，能識別車輛鉤擋，減少抑塵劑的流失和浪費，提高工作效率；
6、配備電子流量計能準確計算噴灑量，車體和駕駛室雙重顯示，便于計量和有效管理；
7、監控系統實時記錄噴灑全過程，方便管理、記錄和追蹤，可實現噴灑數據無線上傳；
8、具有左右90度自動旋轉、可0.8米的升降，噴灑擺臂噴嘴距地面高度最高點4.5米，最低點3.5米，噴灑車輛寬度3米（可定制調節）；
9、罐體帶有內循環雙攪拌，容積14.5立方，內部防腐處理；
10、噴灑部分不少于13個銅質噴嘴，噴灑量在1.8-4.5L/min自由調節，保證噴灑效果；
11、加裝配置：車輛罐體、管道、噴頭均帶保溫加熱功能、保證在寒冷地區正常使用；
12、該車型已有國家產品公告，達到國六排放標準，可上牌，且免征購置附加稅，取得產品3C認證、國家環保達標車型、定型產品檢驗報告。
四、底盤配置：
國六4500軸距,多利卡D9,2315排半,YCS04200-60，200馬力，法士特8檔箱，10.00R20輪胎,,空調電動窗中控鎖,ABS,斷氣剎,排氣制動,取力器。
五、鐵路灑水抑塵車整車技術參數表：
【整車技術參數】 |
|||
產品商標 |
虹宇牌 |
公告批次 |
359 |
產品名稱 |
|||
總質量 |
18000 |
罐體容積(m3) |
11.6 |
額定質量 |
9360,9295 |
外形尺寸 |
8400X2450X3850 |
整備質量 |
8510 |
貨廂尺寸 |
XX |
駕駛室準乘人數 |
2,3 |
鞍座最大載質量 |
|
接近角/離去角(°) |
19/12,19/13 |
前懸/后懸 |
1450/2370,1450/2450, 1260/2560,1260/2640 |
軸荷 |
6500/11500 |
最高車速(km/h) |
89,105 |
備注： |
側防護材料冷彎型鋼/Q235-B,螺栓連接; 后防護材料為冷彎型鋼/Q235-B,焊接連接,斷面尺寸為:120×55(mm),離地高度為:490(mm); ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,ABS;襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M。 專用裝置主要是水箱和噴霧系統,用于抑塵作業。選裝限速裝置,限速89km/h.車長/軸距對應關系為:7770/3950,8400/4500。 |
||
【底盤技術參數】 |
|||
底盤型號 |
EQ1185LJ9CDE |
底盤名稱 |
載貨汽車底盤 |
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
軸數 |
2 |
輪胎數 |
6 |
軸距 |
3600,3950,4500,4700,5000,5300,5600 |
||
輪胎規格 |
295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR |
||
鋼板彈簧片數 |
8/10+7,8/- |
前輪距 |
1862,1933,1949 |
燃料種類 |
柴油 |
后輪距 |
1806,1865 |
排放依據標準 |
GB17691-2018國Ⅵ |
||
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
CY4SK761 YCS04200-68 D4.5NS6B220 YCY30165-60 B6.2NS6B210 B6.2NS6B230 D4.0NS6B195 YCY30170-60 D45TCIF1 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 |
4087 4156 4500 2970 6200 6200 4000 2970 4461 |
145 147 162 121 154 169 143 125 162 |
六、鐵路灑水抑塵車上裝配置表：
罐體容積 |
公告容積11.6方（最大14.6立方） |
罐體尺寸 |
4500*2300*1500mm |
灑水功能 |
前沖、后灑、側噴、高炮、抑塵噴霧 |
報警裝置 |
低水位報警提醒 |
閥門控制 |
手自一體控制 |
水泵型號 |
50-110 |
攪拌方式 |
前后雙攪拌 |
攪拌電機 |
1.5KW X 2個 |
攪拌葉片 |
2根 |
發電機功率 |
柴油8kw |
液壓控制裝置 |
手自一體遙控 |
液壓?jiǎn)卧?/span> |
24V獨立控制抑塵臂上升、下降，左、右旋轉 |
液壓回轉機構 |
360°（左旋180℃，右旋180℃） |
電控箱 |
雙層防水不銹鋼材質 |
舉升范圍 |
抑塵噴灑臂舉升3.5米---4.5米 |
紅外線感應器 |
左、右2個紅外線空檔停噴感應器 |
噴灑系統 |
自動/空檔停噴 |
抑塵固化劑噴灑寬度 |
最大3米（可定制調節） |
回流系統 |
停噴自動回流 |
電子流量計 |
香港正潤大流量 |
監控系統 |
倒車影響/工作實況監控 |
水箱加熱 |
10萬大卡柴油燃燒機 |
保溫系統 |
管道保溫、水箱保溫 |
其他功能 |
勾檔停噴 |
|
罐體防銹/防腐 |

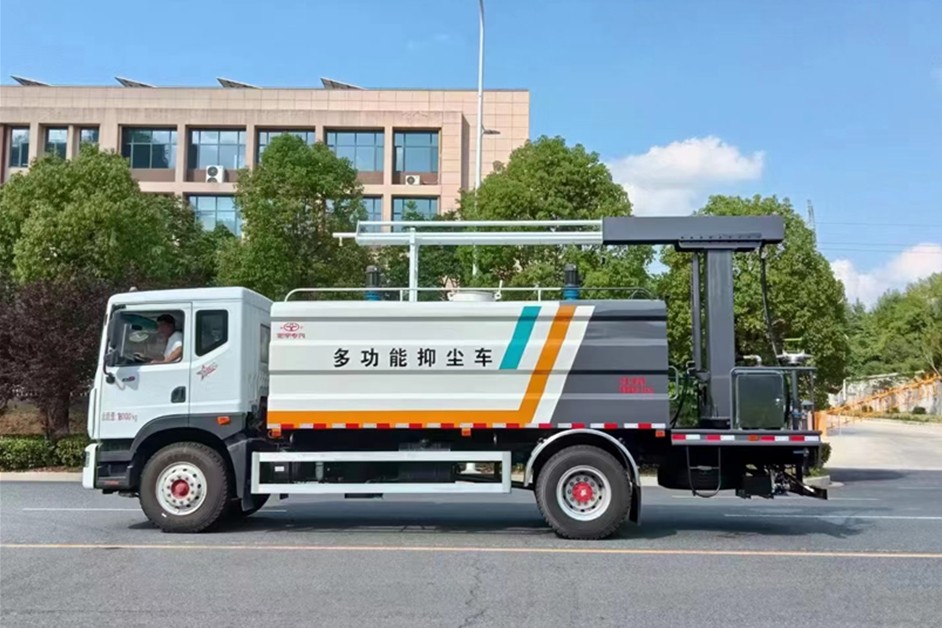

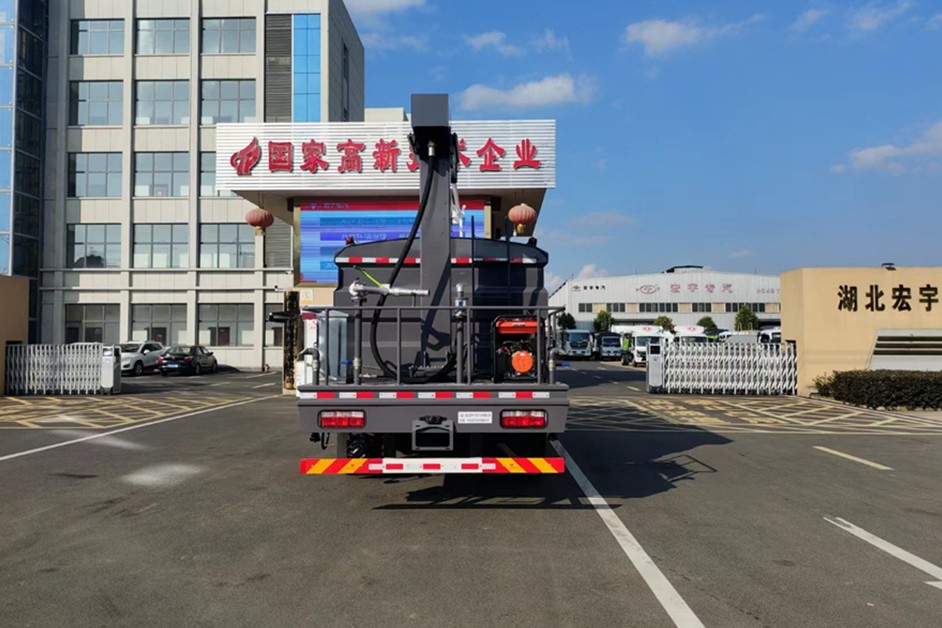

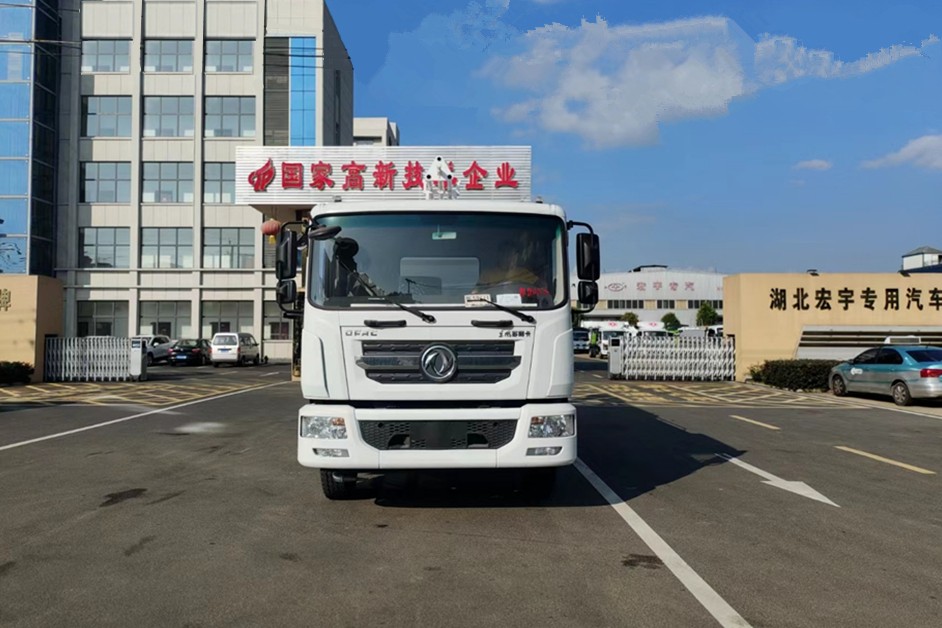

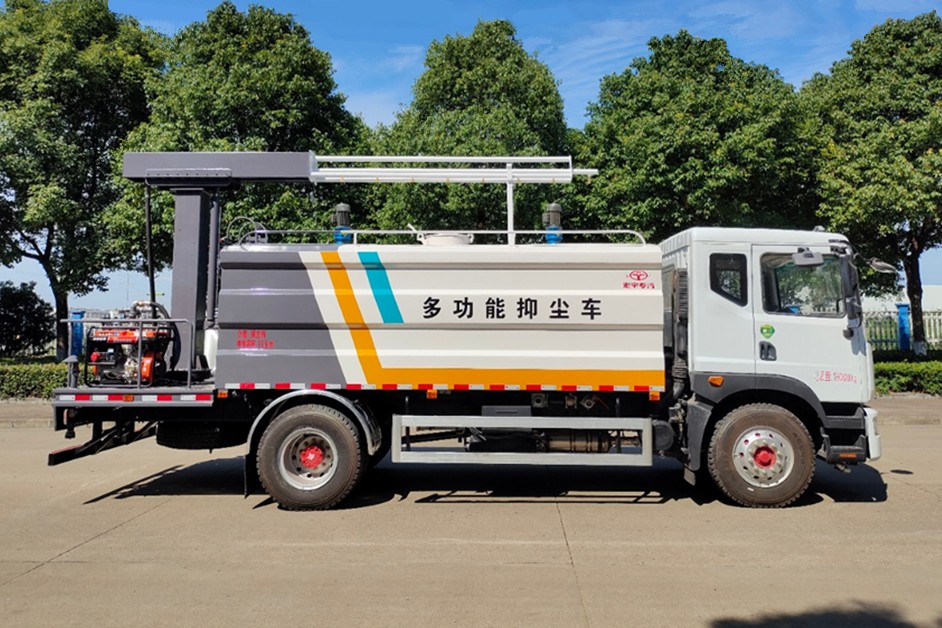

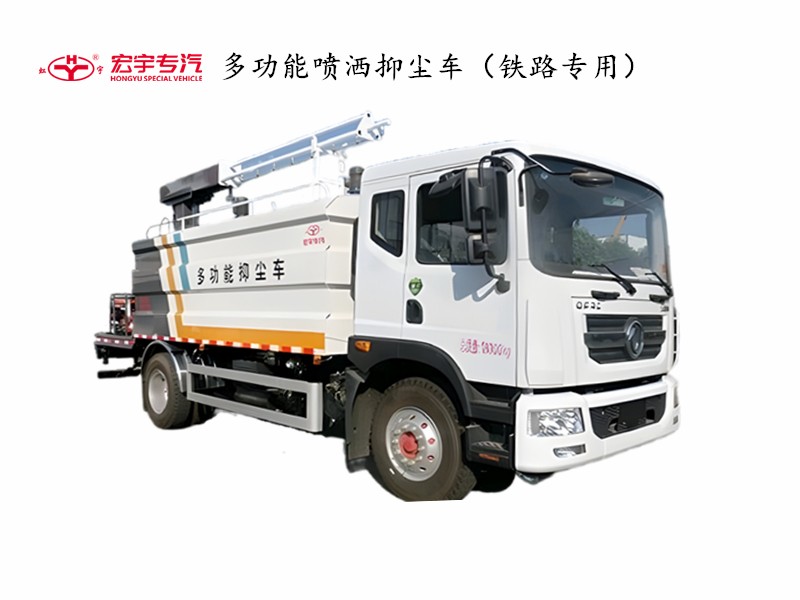

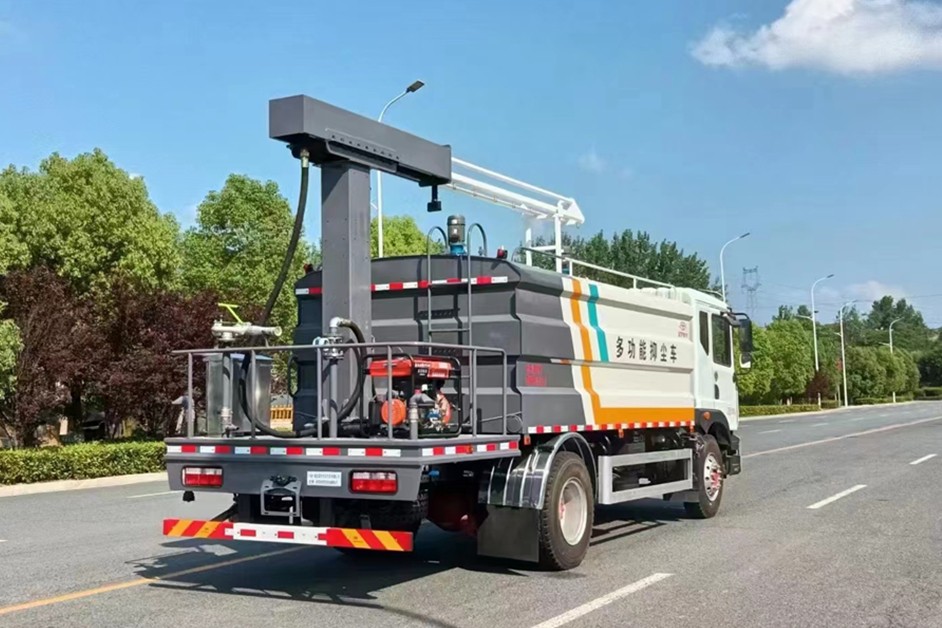

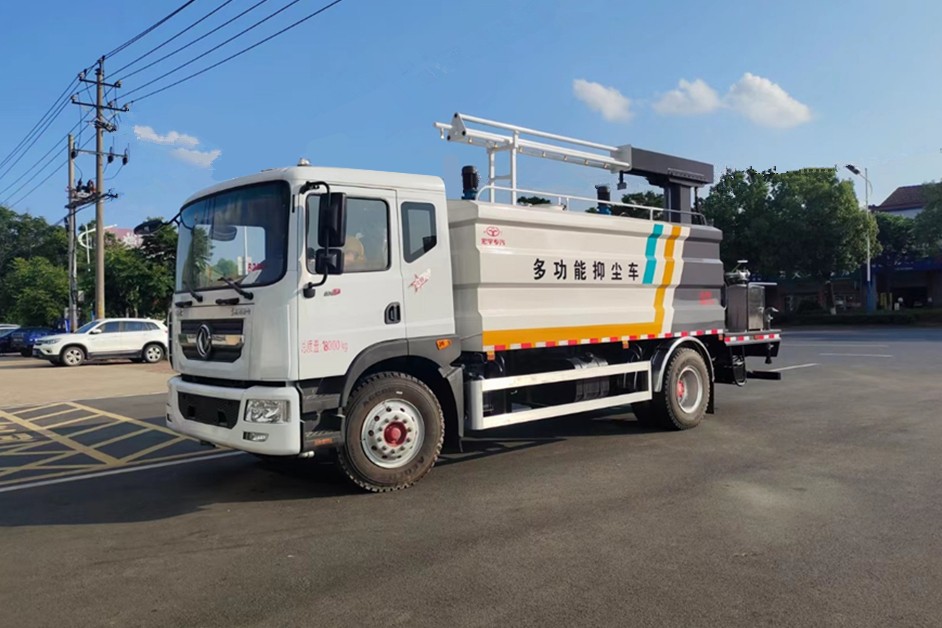

七、鐵路灑水抑塵車車輛圖片展示：

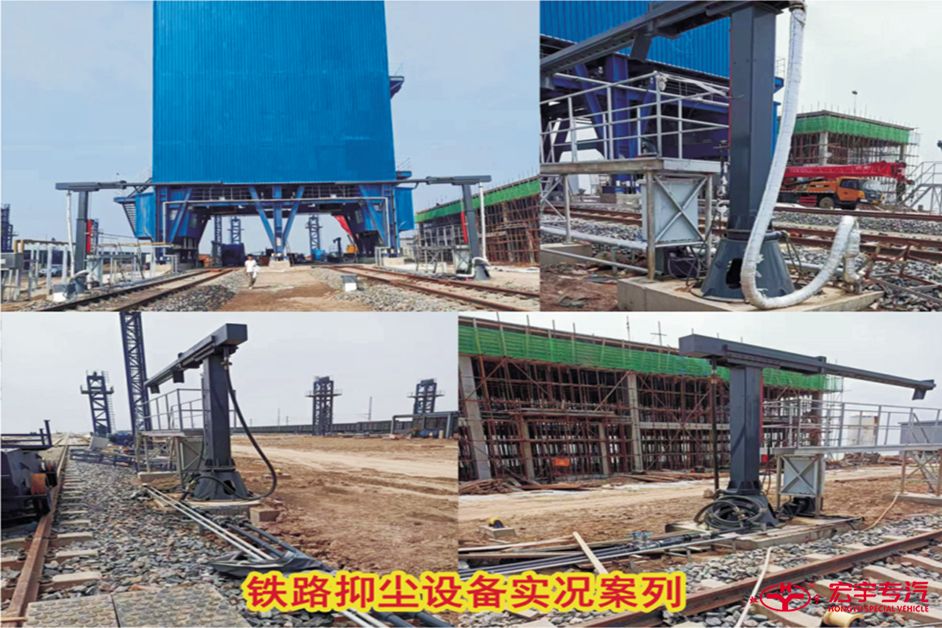

八、鐵路固定抑塵設備案列圖片展示：
